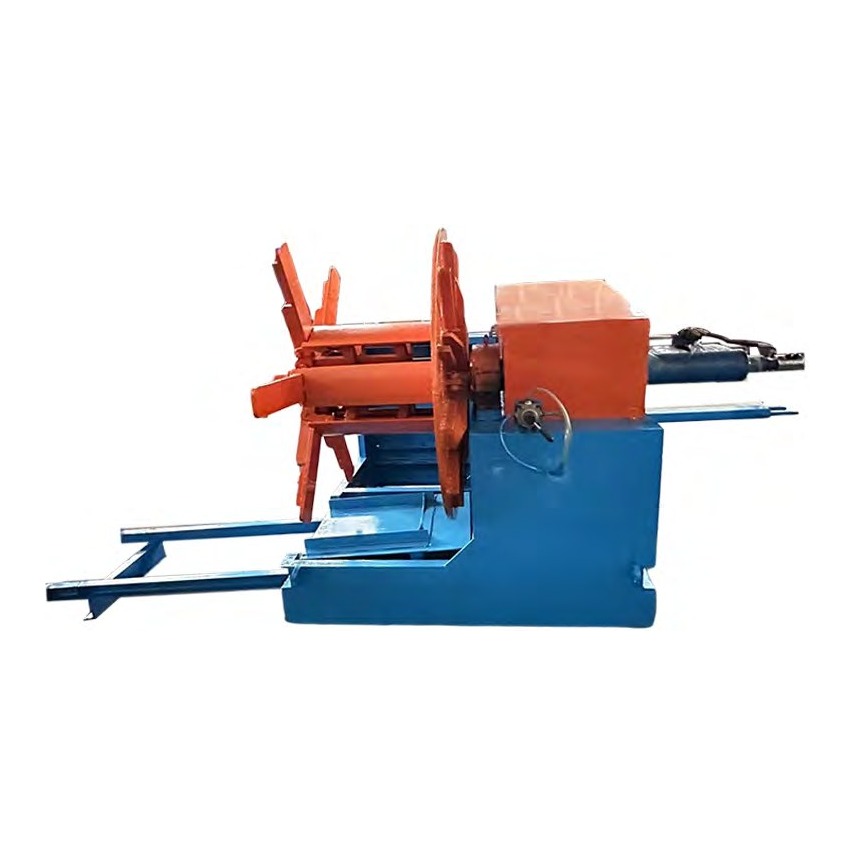

YSG-850 I-wheel Take-up Machine (Without Disassembly)

เครื่องม้วนลวดแบบล้อไอ YSG-850 (ไม่ต้องถอดแยก)

เริ่มต้น $1,000

เครื่องม้วนลวดแบบล้อไอขนาด Φ850 มม. พร้อมอุปกรณ์จัดเรียงลวดไฮดรอลิก — ไม่จำเป็นต้องถอดประกอบ

Category:

From $1,000

⚙
สามารถปรับแต่งได้พารามิเตอร์ทั้งหมดสามารถปรับให้เหมาะกับข้อกำหนดการผลิตของคุณได้ ราคาสุดท้ายจะเสนอตามข้อมูลจำเพาะที่คุณยืนยันแล้ว

ภาพรวม

YSG-850 ม้วนลวดลงบนล้อรูปตัวไอขนาด Φ850 mm โดยไม่ต้องถอดล้อออกจากเครื่อง ช่วยประหยัดเวลาในการจัดการอย่างมาก อุปกรณ์จัดเรียงลวดไฮดรอลิกที่มีช่วงชัก 0–500 mm วางลวดให้สม่ำเสมอ เหมาะสำหรับลวดทองแดงตั้งแต่ Φ1.5 mm ถึง Φ8 mm

คุณสมบัติหลัก

  • ไม่ต้องถอดชิ้นส่วน — ล้ออยู่ในเครื่องตลอดเวลา
  • ล้อรูปตัวไอเส้นผ่านศูนย์กลางภายนอก Φ850 mm
  • ตัวจัดเรียงลวดไฮดรอลิก ระยะชัก 0–500 mm
  • แรงผลักสูงสุดของตัวจัดเรียงลวด 25 kg
  • มอเตอร์หลัก 7.5 kW, ปั๊มไฮดรอลิก 1.5 kW

ข้อมูลจำเพาะทางเทคนิค

เส้นผ่านศูนย์กลางลวดที่ม้วน Φ1.5–Φ8 mm (ทองแดง)
ระยะชักการจัดเรียงลวด 0–500 mm (ปรับแบบไม่มีขั้น)
เส้นผ่านศูนย์กลางภายนอกของล้อ I Φ850 mm
เส้นผ่านศูนย์กลางภายในของล้อ I Φ460 mm
ความกว้างของล้อ I 500 mm
รุ่นมอเตอร์ 7.5 kW
มอเตอร์ปั๊มน้ำมันไฮดรอลิก 1.5 kW
แรงผลักสูงสุดของตัวจัดเรียงลวด 25 kg
ขนาด 2330 × 1500 × 1300 mm
น้ำหนัก 1200 kg

ส่งช่วงเส้นผ่านศูนย์กลางลวด วัสดุ และกำลังการผลิตที่ต้องการมาให้เรา — วิศวกรของเราจะยืนยันข้อมูลจำเพาะที่แน่นอนและเสนอราคาภายใน 24 ชั่วโมง

Reviews

There are no reviews yet.

Be the first to review “เครื่องม้วนลวดแบบล้อไอ YSG-850 (ไม่ต้องถอดแยก)”

Your email address will not be published. Required fields are marked *

Related products

Request a Quote for This Machine

Send us your wire diameter, capacity and power supply requirements — we reply with price and lead time within 24 hours.

Send Your Requirements

Tell us what you need — we reply with price, lead time and shipping cost within 24 hours.

🔒 Your details are kept confidential and never shared. We reply within 24 hours.

Frequently Asked Questions

How do I match take-up capacity to my drawing machine?

Match it to the coil weight you actually handle. If the pay-off accepts 2.3 tons but the take-up fills at 800 kg, the line stops frequently. Line speed is also limited by the take-up, so an undersized take-up means the drawing machine never reaches its rated speed.

What is the difference between an I-wheel and an elephant trunk take-up?

An I-wheel take-up spools the finished wire onto a reel, which suits transport and storage. An elephant trunk take-up coils wire without a spool, which suits downstream processing where the coil is fed directly into another machine.

What spool sizes are available?

I-wheel take-up machines are available in 400, 630, 800 and 850 mm reel sizes, and vertical I-wheel units up to 1150 mm for large spools and heavy coils. The right size depends on the coil weight you need to handle.

Do I need equipment to move full spools?

Yes. A large vertical take-up produces a spool that needs handling equipment to move. If you do not have that equipment, a smaller I-wheel machine is the practical choice even where a larger one would be more efficient.

Can the take-up run continuously with the drawing machine?

It can, provided capacities are matched and the take-up speed follows the line speed. Tension control between the drawing machine and take-up matters, particularly on fine wire.

Is the take-up supplied with the drawing machine or separately?

Either. Take-up and pay-off equipment can be specified as part of a complete line or supplied separately to match a machine you already have. Give us the existing machine specification so the interface matches.
